::產品概述::
XunWei 8系列混合矩陣
8路混合矩陣
XunWeiXW-HX08系列數模高清混合切換器,可選擇CVBS、Y＇PBPR、VGA、DVI、SD/HD/3G-SDI、Fiber、HDBaseT等信號作為輸入輸出,完成最大8x8路信號的配置規模。靈活的插卡式、模塊化結構，完美解決了視頻項目中信號源過多和數模信號并存的兼容難題，并可以最大程度的節省成本，利于系統升級、擴容及維護。
特性
1、插卡式模塊化的結構設計，應用靈活，節省成本，便于系統升級、擴容及維護
2、電訊級核心數字交換芯片，具有超強的抗干擾能力及全天候工作；
3、交換核心信號速率高達6.375Gbps，有力保證了圖像信號的高保真輸出；
4、支持多種信號格式；
5、獨特的信號鏈路屏蔽設計技術，保證了信號的完整性；
6、輸入端設計了過電壓保護，降低了設備被損壞的概率；
7、采用了全數字無壓縮技術，真正確保信號無失真?zhèn)鬏敚?br />
8、UC/OS-II操作系統；
9、具備掉電狀態自動存儲保護、開機自動恢復記憶功能；
10、提供多種管理方式：本機面板控制，RS232及網絡等遠程控制。
8系列混合矩陣產品介紹
高清混合矩陣是將多個獨立的模擬和數字矩陣整合于一個真正模塊化、可現場配置的機箱內。其最大的特點是采用插卡式機箱設計，非常適合于在最短的時間內，花費最少的人力成本來安裝新的或替換已有的矩陣切換器板卡。
板卡安裝說明
高清混合矩陣按規格分為：8、17、34、72、128系列，分別可對應支持16、34、144、256路板卡。安裝矩陣板卡時無需拆卸切換器，也無需更新固件，只需簡單地選擇最適合于具體應用的機箱和數字、模擬、寬帶以及立體聲音頻矩陣板并加以組合，然后按任意順序安裝。

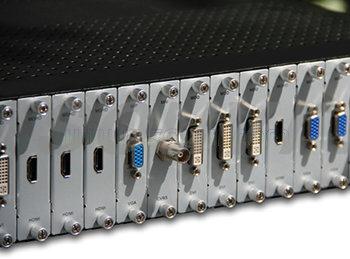

靈活應用
采用插卡式模塊化的結構設計，可支持CVBS、YPBPR、VGA、DVI、SDI、HDMI、Fiber、HDBaseT等多種信號，應用靈活，節省成本，便于系統升級、擴容及維護。

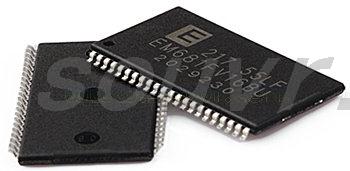

數字交換芯片
電訊級核心數字交換芯片，交換核心信號速率高達12.80Gbps，有力保證了圖像信號的高保真輸出，具有超強的抗干擾及全天候工作能力。

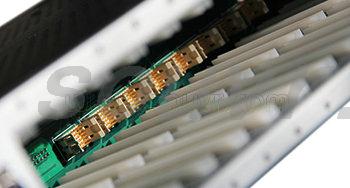

熱插拔卡槽設計
獨特的支持熱插拔的卡槽設計能將每塊矩陣板卡快速地對齊在其自身的水平面上，使矩陣板卡在工作中不易松動、脫落，保證圖像穩定輸出。
高品質機箱
采用鋁合金拉絲面板和輕觸式按鈕設計，美觀大方；擁有EMI技術設計，具有良好的電磁屏蔽環路，確保與外界的電磁隔離，其電磁隔離度遠大于普通機箱結構，使設備工作更穩定。

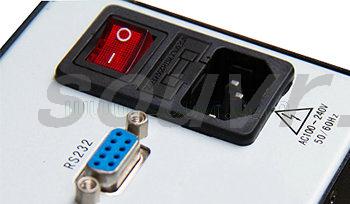

多重保護設計
多重保護措施，具有ESD保護；具備掉電狀態自動存儲保護、開機自動恢復記憶功能；高可靠電源系統，實現7天24小時全天候工作。

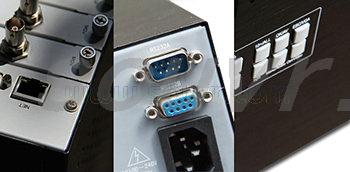

多種控制方式
提供面板管理、RS232管理、網絡管理及計算機軟件管理等多種管理方式。
多功能控制軟件
高清混合矩陣多功能控制軟件可支持如Windows 2000、 Windows Server 2003、Windows XP、Windows7、Windows8、Windows8.1等多種操作系統，可實現對高清混合矩陣進行信號切換、輪循設置、系統設置，安裝方便，安裝后即可使用，無需調試。

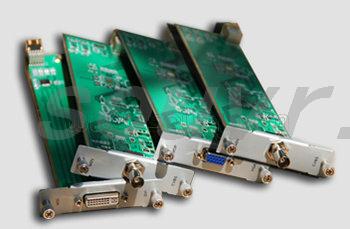

高清數模板卡
高清混合矩陣擁有多種信號的單通道輸入和輸出板卡，配合混合矩陣主機使用，采用獨立板卡設計，板卡支持常規CVBS、Y＇PBPR、VGA、DVI、HD/3G-SDI、Fiber、HDBaseT等信號格式，可根據需求任意搭配，支持最高1920x1080P60Hz的高清圖像傳輸。
產品型號
| 型號 | 規格 |
| XW-HX0802 | 輸入：8路， 輸出：2路 ，機箱：6U |
| XW-HX0804 | 輸入：8路， 輸出：4路 ，機箱：6U |
| XW-HX0808 | 輸入：8路， 輸出：8路 ，機箱：6U |
::應用范圍::
應用于廣播電視工程，多媒體會議廳，大屏幕顯示工程，電視教學，指揮控制中心等場合。
::技術特征::
::產品規格::
| 技術參數 | |
| 帶寬(速率)： | 6.375Gbps |
| 通道間隔離度： | >65dB |
| 最大傳播延時： | 5ns(±1ns) |
| 切換速度： | ≤100ns |
| 信號輸入： | CVBS、YPBPR、VGA、DVI、DVI PLUS、DVI HDCP、3G-SDI、HDMI、Fiber、HDBaseT |
| 信號輸出： | CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT |
| 控制類型 | |
| 控制方式： | 面板、遙控、軟件 |
| 面板按鍵： | 觸點 |
| 控制接口： | RS-232(DB9) |
| 波特率與協議波特率： | 9600 |
| 數據位： | 8位 |
| 停止位： | 1位，無奇偶校驗位 |
| 串行控制口結構： | 2=TX，3=RX，5=GND |
| TCP/IP接口： | RJ45 |
| 網絡控制協議： | UDP;TCP/IP |
| 產品規格 | |
| 電 源： | 100VAC ~ 240VAC, 50/60 Hz |
| 輸出功率： | 100W |
| 存儲環境溫度： | -20°C ~ +60°C |
| 工作溫度： | 0℃-50℃ |
| 相對環境濕度： | 5%~ 75% |
| 尺寸： | 2U（482mm×420mm×90mm） |
| 重量： | ≤8.5 Kg |
